QBY4型气动隔膜泵
永嘉百锐流体设备有限公司产品QBY4型气动隔膜泵 质量可靠，生产历史悠久、技术力量雄厚、工艺、性能稳定、检测设备齐全，深受广大客户的好评信赖。
专业服务:
服务热线: 13868649266
图文传真: 0577-67728328
电子邮件: 286656450@qq.com
在线服务:

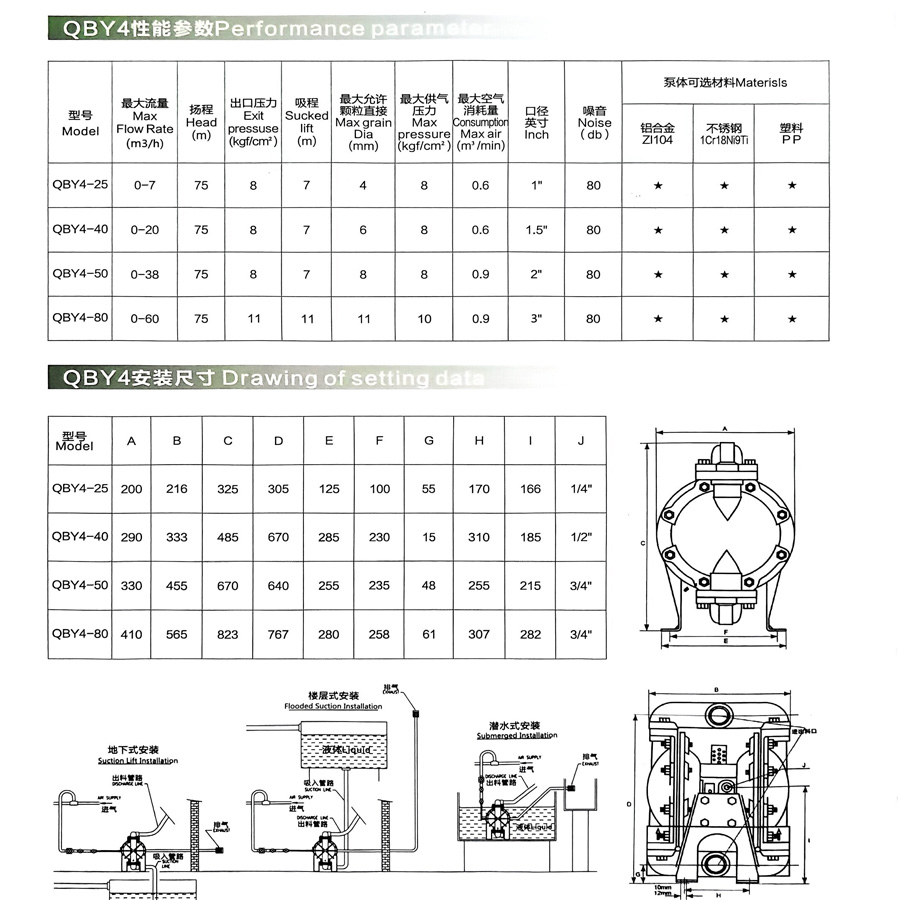

QBY4型气动隔膜泵 产品介绍
产品概述
QBY4系列气动隔膜泵是一种新型增强输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。泵业隔膜泵其性能参数与联邦德国的WLLDENPVMPS、美国的MARI0WPUMPS相近。
气动泵材质说明
气动泵泵体材质有：工程塑料 ，304不锈钢，316不锈钢，铝合金，全氟 5种可选；
中间体材质为铝合金，内置配气阀设计（默认）；
膜片材质有：四氟膜片（特氟龙），山道橡胶膜片可选。
产品用途
1，泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2，泵吸油漆、树胶、颜料。
3，粘合剂和胶水、全部种类可用泵吸取。
4，泵吸各种乳剂和填料。
5，泵吸各种化学污水。
6，用泵为油轮，驳船清仓吸取仓内污水。
7，啤酒花及发酵粉稀浆、糖浆、糖密。
8，泵吸水泥灌浆及灰浆。
气动隔膜泵故障排除：
1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。
2．使用扳手将连接出口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
3．使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。
5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。
6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。
7．安装从步骤6到步骤1
气动隔膜泵有动作，但是流量小或完全没有液体流出：
1．检查泵的气穴现象，降低泵的速度让液体进入液室。
2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。
泵的空气阀结冰：
检查压缩空气含水量是否过高，安装空气干燥设备
泵的出口有气泡产生：
检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。
产品自空气排放口流出：
检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧
阀发出嘎嘎声：增加出口或入口扬程。

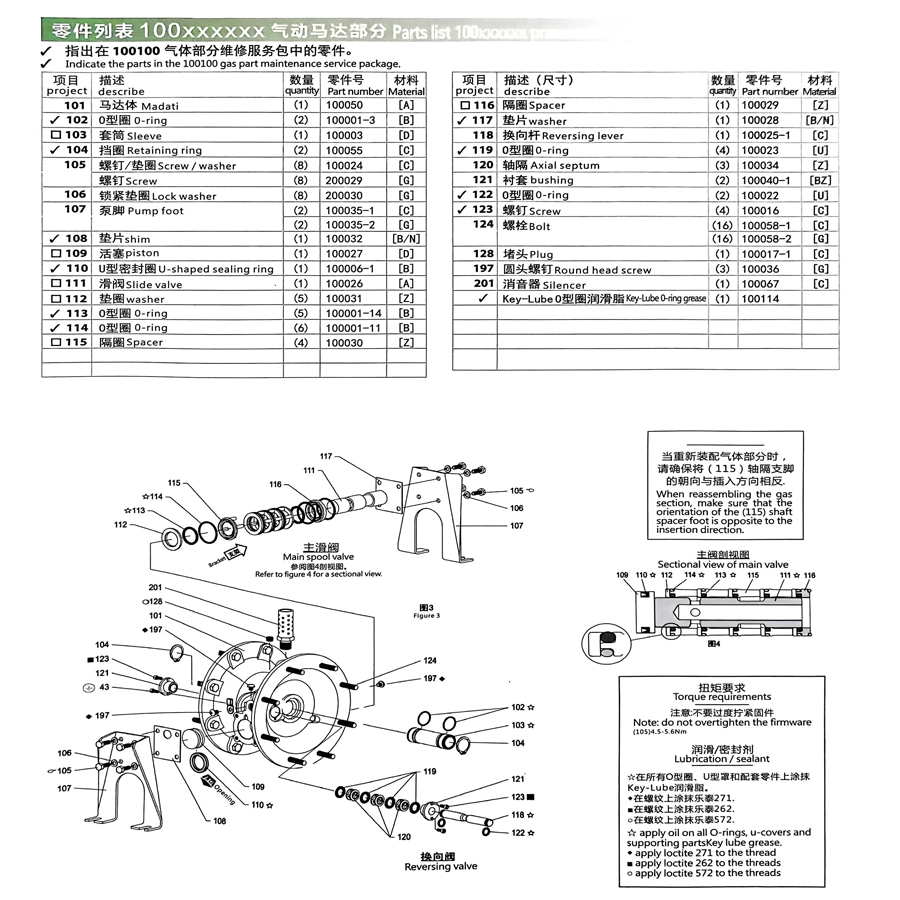

泵拆卸及再组装指南：
警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套。
泵没有动作或运作很慢：
1．检查空气入口端的滤网或空气过滤装置是否有杂质。
2．检查空气阀是否卡住，用清洁液清洗空气阀。
3．检查空气阀是否磨损，必要时更换新的零件。
4．检查中心体的密封零件状况，如果严重磨损，则无法达到密封效果，而且空气会从空气出口端排掉。由于其特别构造，请只使用GLYD圈。
5．检查空气阀中的活塞活动是否正常。
6．检查润滑油的种类。添加的润滑油如果高于建议用油的粘度，则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。(ISO等级15/5WT的抗冻油)
产品概述
QBY4系列气动隔膜泵是一种新型增强输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。泵业隔膜泵其性能参数与联邦德国的WLLDENPVMPS、美国的MARI0WPUMPS相近。
气动泵材质说明
气动泵泵体材质有：工程塑料 ，304不锈钢，316不锈钢，铝合金，全氟 5种可选；
中间体材质为铝合金，内置配气阀设计（默认）；
膜片材质有：四氟膜片（特氟龙），山道橡胶膜片可选。
产品用途
1，泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2，泵吸油漆、树胶、颜料。
3，粘合剂和胶水、全部种类可用泵吸取。
4，泵吸各种乳剂和填料。
5，泵吸各种化学污水。
6，用泵为油轮，驳船清仓吸取仓内污水。
7，啤酒花及发酵粉稀浆、糖浆、糖密。
8，泵吸水泥灌浆及灰浆。
1．拆卸气动隔膜泵之前，将左右边的气室及液室分别标上记号以助于后续的再组装动作。
2．使用扳手将连接出口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
3．使用扳手将连接进口管与液室的小卡箍松开，拆除出口管即可看到阀球和阀座，拿出球和座并检查泵的其他备件有磨损、化学腐蚀、裂痕等现象。
4．使用扳手将液室和泵的中间体分开，拆除液室即可看到膜片及膜片夹板。
5．使用工具或扳手固定膜片外夹板左右边缘，将隔膜装置与中间体分开。然后顺时针旋转松开隔膜装置。移出膜片外夹板后，将轴从中间体取出。
6．使用夹钳(加垫木板)将轴与膜片装置分开，检查轴、夹板、膜片是否损坏和腐蚀现象。
7．安装从步骤6到步骤1
气动隔膜泵有动作，但是流量小或完全没有液体流出：
1．检查泵的气穴现象，降低泵的速度让液体进入液室。
2．检查阀球是否卡住。如果操作液体与泵的弹性体不相容，弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
3．检查泵入口的接头是否完全锁紧不漏，尤其是入口端阀球附近的卡箍需锁紧。
泵的空气阀结冰：
检查压缩空气含水量是否过高，安装空气干燥设备
泵的出口有气泡产生：
检查膜片是否破裂，检查卡箍是否锁紧，尤其是入口管卡箍。
产品自空气排放口流出：
检查膜片是否破裂，检查膜片及内外夹板在轴上是否夹紧
阀发出嘎嘎声：增加出口或入口扬程。
泵拆卸及再组装指南：
警告：在修气动隔膜泵之前，需先将空气来源配管从气动隔膜泵拆除，并且将气动隔膜泵中的空气压力排放掉。拆除所有连接气动隔膜泵的出入口的管线，然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套。
泵没有动作或运作很慢：
1．检查空气入口端的滤网或空气过滤装置是否有杂质。
2．检查空气阀是否卡住，用清洁液清洗空气阀。
3．检查空气阀是否磨损，必要时更换新的零件。
4．检查中心体的密封零件状况，如果严重磨损，则无法达到密封效果，而且空气会从空气出口端排掉。由于其特别构造，请只使用GLYD圈。
5．检查空气阀中的活塞活动是否正常。
6．检查润滑油的种类。添加的润滑油如果高于建议用油的粘度，则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。(ISO等级15/5WT的抗冻油)
